1： EPS 200 – 紧凑型喷油器测试仪 |
|
EPS 200 —
以自动、安全和经济的方式测试柴油系统部件适用于维修站的全新紧凑型测试仪EPS
200，能在最短时间内通过自动测试步骤，判定被测试部件是否适合进一步使用。
EPS
200可依照测试规范对乘用车共轨喷油器和商用车共轨喷油器进行怠速和全负荷时的喷油量测量及回油量测量。喷油器测试可以和气密性测试、落座气密性测试以及喷油器开启压力测试同时进行。测试安全，省时省力
通过固定适配器可测试：
▶ 泵喷嘴
▶ 单弹簧/双弹簧喷油器
▶ 带有针阀升程传感器（NBF）的喷油器
▶ 台阶式喷油器
▶ 电磁阀控制式共轨喷油器
▶ 电磁阀控制式共轨喷油器（非博世品牌）
优点：
▶ 适用于每个维修站的紧凑型测试仪
▶ 具有自动测试功能，经济实用
▶ 触摸屏操作，简便易用
▶ 测试规范和客户数据的集成数据库
▶ 基于喷油量的喷油器测试
▶ 带集成抽吸和净化程序/装置订货号
EPS 200 400 V 0 683 803 200
EPS 200A 400 V 0 683 803 202
特殊附件
CRI Delphi/Denso、CRIN
Bosch、集油盘、轿车和商务车泵喷嘴（UI）套件、各种喷油器配件和油管接头、打印机PDR371、DVD驱动器。
EPS 200 - 400 V
三相电流 — 标称电压 380 VAC - 460 VAC
EPS 200 - 230 V
三相电流 — 标称电压 200 VAC - 240 VAC
相数 3P/PE
输入频率 50 Hz/60 Hz
EPS 200 - 400 V额定电流 15 A
EPS 200 - 230 V额定电流 27 A
额定输出 4.2 KW
压缩空气0.5 MPa - 0.8 MPa
运行温度 0℃ -40℃
保护等级 IP 34
油压 180 MPa
最大速度 3500 rpm
1)操作电压 24 VDC
测试油箱容量 7L
外形尺寸（长 x 宽 x 高） 580 x 560 x 780 mm
重量 112 kg |
 |
| 2：EPS
708– 共轨系统试验台 |
|
 |

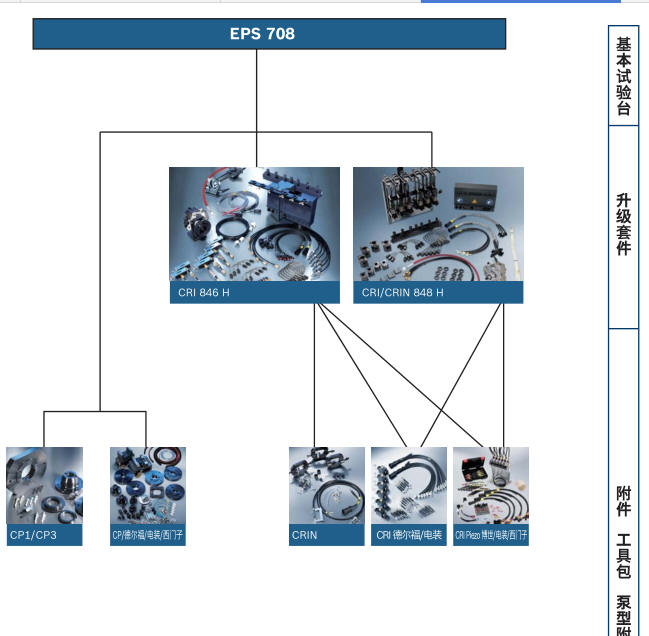

共轨专用试验台EPS 708
EPS 708：前瞻性和高效性
现代共轨柴油引擎上运行的喷射压力在过去几年正在不断的被提升。2,000bar现在已经很普遍了，并伴随一个上升趋势。博世的最新型柴油试验台EPS
708—特别为共轨泵与共轨喷油器所设计—因此也提供了可以达到2,200bar的测试压力。它最新开发的轨压是按照2,500bar设计的，这意味着这个试验台是为柴油技术的未来发展所准备的。
环保且经济实惠
▶ 用于共轨组件低成本检测的电子计量
▶ 用于泵与润滑油供应的电子供应压力控制
▶ 泵组装简单，无须离合器盖
▶ 集成冷却系统减少了维修站的耗水量服务增强与安全性
大量的设备安全细节和服务友好，保证了在日常维修站的操作
▶ 对于松动零部件的强力保护罩：防护罩打开时引擎迅速停止
▶ 提供便利，必要服务间隔时间的电子显示 |
 |
用于一般Piezo压电陶瓷喷油器检
测的Piezo压电陶瓷共轨喷油器检
测工具包
已经有60,000,000正在使用中新型的检测工具包被设计成可以对博
世与其他生产商的系统进行一个高效且高度精确的检测。竞争者组
件的检测正在准备中，维修站因此保证了一个可靠的业务增长点。
Piezo共轨喷油器检测一览：
▶ 泄露检测
▶ Piezo模块中的绝缘故障检查
▶ 测试点喷射量测试：
▶ 预喷射（VE）
▶ 怠速（LL）
▶ 尾气（EM）
▶ 全负荷（VL）
▶ 燃油回油量
▶ IMA码（含：ISA码，即喷油器电压调整）
▶ 激活可达220 V |
 |
用于测试CR喷油器与CR泵的轨
压可达2,500 bar
新开发轨道压力可达2,500 bar，因此维修站已经完全为未来柴油技术的发展作好了准备。这个新型轨道也同样可以装在高效柴油试验台EPS
815。
2,500 bar轨道作为标准配置包含于CR泵升级套件CRS 845 H与相应的更新组件中。
此外，CR喷油器升级套件CRI 846已经可以适应2,500 bar（CRI846 H）。
因此，现有的柴油服务设置可以通过新型轨道进行扩展，不会出现任何问题。
高压下的安全检测：在EPS 815共轨泵与共轨喷油器。
只有博世提供了2,500 bar轨压；用于在2,200 bar环境下进行无与伦比的精确检测。 |
 |
多功能夹具CRI/CRIN
848 H
轿车与卡车的所有共轨喷油器
为所有共轨喷油器设计的多功能夹具，新型夹具可以为博世CRI/CRIN和其他生产商的CRIs进行检测。
专用适配器和快速锁定机制确保了快速的操作准备和盈利的业务，特别是为不断成才的柴油市场，特别是商用车领域。
升级套件被完美地设计成用于客车与商用车中喷油器的高效柴油组件的检测。
博世与其他生产商的标准喷油器可以快速整洁的检测：
▶ 4种商用车喷油器
▶ 6种客车喷油器 |
 |
3：EPS 815– 15KW多用途柴油试验台
|
EPS 815
喷油泵试验台
多用途试验台，带有15 kW的电机用来驱动可多达12缸的喷油泵维修专家用此试验台可测试博世及其它厂家的新一代部件。
EPS 815的扩展选项可保证此试验，选项包括：
▶ MGT/KMA
▶ VPM 844/CRS 845/CRI 846/CAM 847
▶ CP 1/2/3/CRIN
▶ 及非博世系统
符合汽车制造商的规范和法定排放标准。随着选购配件的不断更新，可确保能测试未来的柴油喷油系统部件。
供货范围
无测量系统的喷油泵试验台
采用改装套件KMA、CRS 845、VPM 844和CAM
847，可提供不同的解决方案组合。博世还为各种组合提供专用配件。如需获取更多相关信息，请参阅“柴油元件测试”宣传册外形尺寸（长 x
高 x 宽） 2260 x 1588 x 860 mm
重量约1000 kg
联轴器扭矩（恒定）
0 – 590 rpm 164 Nm
0 – 850 rpm –
在转速为1500 rpm时 65 Nm
在转速为2500 rpm时 38 Nm
驱动
带有全方位保护的特殊电动机
（热力和过载）
输出，基本形式，基本版本
输出功率（恒定） 10.2 kW
输出功率（20 min）15 kW
输出功率（60 s） 17.5 kW
用户自备保险丝 35 A
GFC保护 300 mA |
 |
|
4：KMA 802/822电子连续式油量测量系统 |
|
计算机控制测量系统，可用于多达12缸供油泵
环保而界面友好的电子连续式测量系统。设定时间短，测量结果以柱状图和数字形式显示在显示器上，如有油量超差现象会用醒目颜色标出。没有计数或传输错误，测试记录可以打印。
供货范围
电子连续式测量系统，操作/显示装置，带有装配在试验台（KMA
802）上的17"液晶显示器或包括装配在试验台（KMA822）旁边的带滑轮推车
特殊附件*
不带键盘的标准计算机（包括CR软件）、不带键盘的计算机（包括CR和VP软件）、键盘（不同国家的键盘不同）、硬拷贝打印机PDR
371、USB连接线
* 工具目录中有更多喷油泵测试台的配件：
订货号1 967 729 257 |
 |
|
5：柴油机喷油器测试设备 |
|
柴油机喷油器测试设备
检测和设定喷油器的开启压力，评估喷油器喷射油束形状、雾化、漏油和振跳等。
EPS 100
符合ISO 8984标准的版本；EPS 100用于开启压力可达400 bar的压力测试，可测试：
▶ P、R、S和T系列油嘴
▶ 双弹簧喷油器
▶ 连接适配器(1 687 010 147)后的UI/UP应用 |
 |
|
|
