衡臣烤漆房产品系列

----追求最高品质。




2018年新款

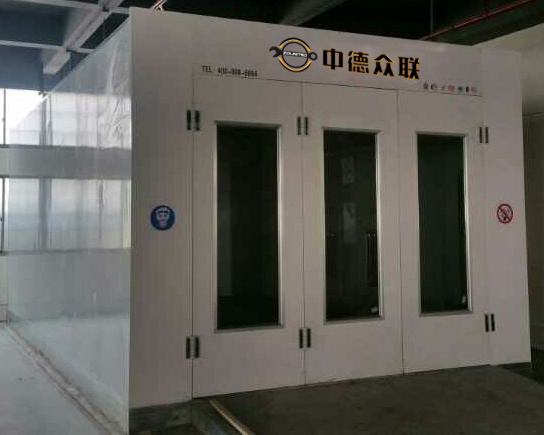

HCF90G产品图片



视频介绍(和此款原理一样)



产品特点

1墙体彩涂板为定制雪白,增加照光度。填充材料为防火硅岩板(符合消防要求),两侧加防撕裂龙骨。

2: 无送风,一台7.5KW离心风机,保证房内风量和风速

3:高强度手工钣金门,确保不下沉,不变形

4:此房型适合纵深长,宽度窄的工位。

5:不锈钢地台围板,确保地台使用寿命十年以上。

6:内斜1米外斜1米坡设计,可节约用户使用场地,低门槛进车更方便,不易挂车辆底盘。整体上车板,有效缩短转弯半径,更安全。

7:配G3光氧催化装置,第一道为玻璃纤维棉吸附,铺设钢格栅底部;第二道采用中效过滤棉,第三道采用活性炭袋式过滤器;第四道采用光氧催化,第五道采用蜂窝状活性炭。吸附有机溶剂面积大,符合《大气污染物综合排放标准》,配7.5kw离心式风机,有效杜绝排风机起火


其他细节

ZD-F90G型技术参数:

加热方式

卤素短波红外线电加热(双开门)

外径尺寸mm

9200×4000×3370 L*W*H)含主机及上车板

内径尺寸mm

6900×3900×2650 L*W*H

电压、频率

380v50HZ

发生房位置

后置排风

大门参数

3000×2600W*H)三扇手工钣金大门。每扇大门内外板采用0.8mm彩板成型,内外覆保护膜减少表面刮痕,门内四周用1.2镀锌龙骨拼焊,固定合页处采用6mm冷轧钢板作为预埋件焊在龙骨上,保证大门不下垂,采用180*120厚度15mm的铝模合页,既保证强度又美观大气。观察窗采用内高温橡胶密封条,5mm钢化方形玻璃,保证安全不伤人。门内填充18KG阻燃EPS材料和门板胶合保证整体平整度。

逃生门/颜色

680*1800W*H1  特制2mm厚铝合金包边,保证既密封又不变形。

墙体材料

/颜色

后墙体50mm防火硅岩彩钢复合板 ,铁皮厚度双面0.326mm,硅岩密度80KG,两侧加龙骨。左右两侧墙体采用50mm1.2不锈钢板成型做框架,折弯角处刨槽加工处理使拼缝更美观,内镶嵌双层8+8钢化中孔夹胶玻璃做墙体,墙体之间用凹凸型插口,密封胶密封。

顶板

采用镀锌折弯顶板,铁皮厚度0.8

地台

不锈钢围板结构,两道热浸镀锌30*5mm钢格栅14块,三道3mm防滑板,表面静电喷涂,承重托架为40*80方管框架结构。

上车板

内斜一米外斜一米

照明

全部采用节能LED照明;顶部8组,每组:3X16W,从内部打开维修,灯箱采用0.8镀锌板剪折,表面静电喷涂,铺设不锈钢反光板,使整体光照度提高40%,

送风机

无送风 ,负压式结构;

排风机

盐城恒康YDW系列离心风机1台,功率7.5KW,风量:18000m3/h-20000m3/h;

加热系统

配卤素短波镀金红外线灯管辐射加热,配置10组烤灯,每组3支灯管,功率为1.0kw;总功率为30kw;外挂固定式安装,双开门。

电控系统

500*700mm电控柜,电控柜面板采用1.5mm厚铁板,表面静电喷涂,采用国内知名品牌德力西电器,设总控,风机,照明均为独立断路器控制,并设照明开关、喷漆开关和工作指示灯,升温喷漆、烤漆温度控制、时间设定控制、紧急停止控制,每两组烤灯为一个独立控制。风机设热过载保护装置。配房内控制风机防爆开关。

空气净化系统

进风过滤棉为上海常博优质过滤棉,有效过滤大于10微米的灰尘;顶部高效过滤棉为上海常博厂CC-600G顶部亚高效过滤棉,有效过滤大于5微米的灰尘。TSP值:≤1.4mg/m3;

废气处理

G3型漆污吸附和光氧催化装置,房内第一道为玻璃纤维棉吸附,铺设钢格栅底部;光氧柜体内第一道又配有中效过滤棉过滤,第二道采用活性炭袋式过滤器;第三道3kw光氧催化,第四道采用蜂窝状活性炭吸附,符合《大气污染物综合排放标准》,配7.5kw防爆离心式风机,有效杜绝排风机起火

排风管道

配置

标准配置31弯。700*700*910mm,采用0.8镀锌板机制成型。

颜色

颜色:灰色、白色



序号



市场价/

区别

1

ZD-F90G

62000

面硅岩板墙体


包装细节

基本常识


为什么要用负压方式的烤漆房

 I:环保发展的要求:
目前环保要求所有烤漆房里喷漆后漆雾不准直排,必须安装油漆处理装置,传统的烤漆房一般是加装这些装置然后去做检验报告,检验合格后才能使用。

II:传统烤漆房的弊端:

传统烤漆房没有环保装置,通过压力就可以把油漆往外直排。加装环保设备后,传统烤漆房在使用一段时间必须更换过滤耗材,否则容易堵住通风口,很多修理厂由于忘记更换或者为省钱超时间没更换,传统烤漆房通常是由2个正向压力的风机进风,当排风不畅的情况下,风就从小门里出去,导致小门关不上,有的修理厂就干脆让小门开着,导致整个车间都是油漆,人都呆不住,严重影响修理工的身心健康;有的把小门调的很紧,风压就会挤坏墙板底座以及顶板,一旦开裂就导致整个车间都是油漆雾气。

III:负压烤漆房将成主流:

通过考察传统烤房加装环保设备运营一年的情况分析,油漆漆雾排不出去,烤漆房开裂,内有涡旋灰尘大,车间油漆味越来越重困扰着很多修理厂员工和老板,目前很多修理厂了解到基本都是这种问题,中德众联负压烤漆房能解决以上问题,今后负压烤漆房将淘汰传统烤漆房,成为主流产品,中德众联2016年就在一直在研发并实验此烤房,到2017年开始推广使用。负压烤漆房采用风机后置,顶部做特别处理,是风向从前到后,整个风力很大,如果环保装置堵住了,最多风力小一点,不会对烤漆房造成伤害,还可以解决烤漆房空气涡旋问题,灰尘不会上扬,中德众联负压烤漆房采用硅岩板,是新型的防火材料,强度高,不怕水不怕火,重量也不会太大。

IV:负压烤漆房适用于水性漆,不用在花大价钱购置水性漆吹风装置。

V:负压烤漆房的安装目前适用于风机后置式款,其他款式后期推出。
